Előregyártott RTP típusú nagyméretű vasbeton folyadéktározó medencék V = 50-200 m3 hasznos térfogatig
Felhasználási terület
– Sprinkler-, tűzivíz víztározók
– Ivóvíztározók
– Szennyvíztározók
– Kármentő medencék
– Csapadékvíz-, záportározó medencék
– Kiegyenlítő tározók
Típusválaszték
RTP típusú előregyártott vasbeton víztározó medencék alsó átvezetésű csőátkötésekkel.
Szerkezeti kialakítás

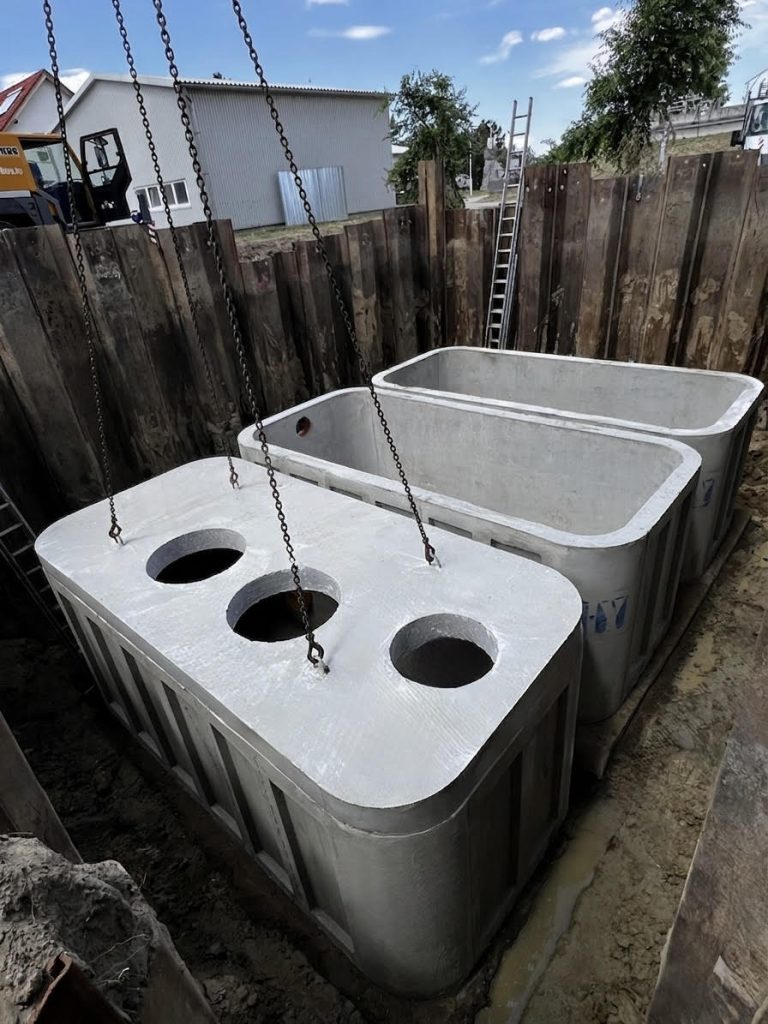

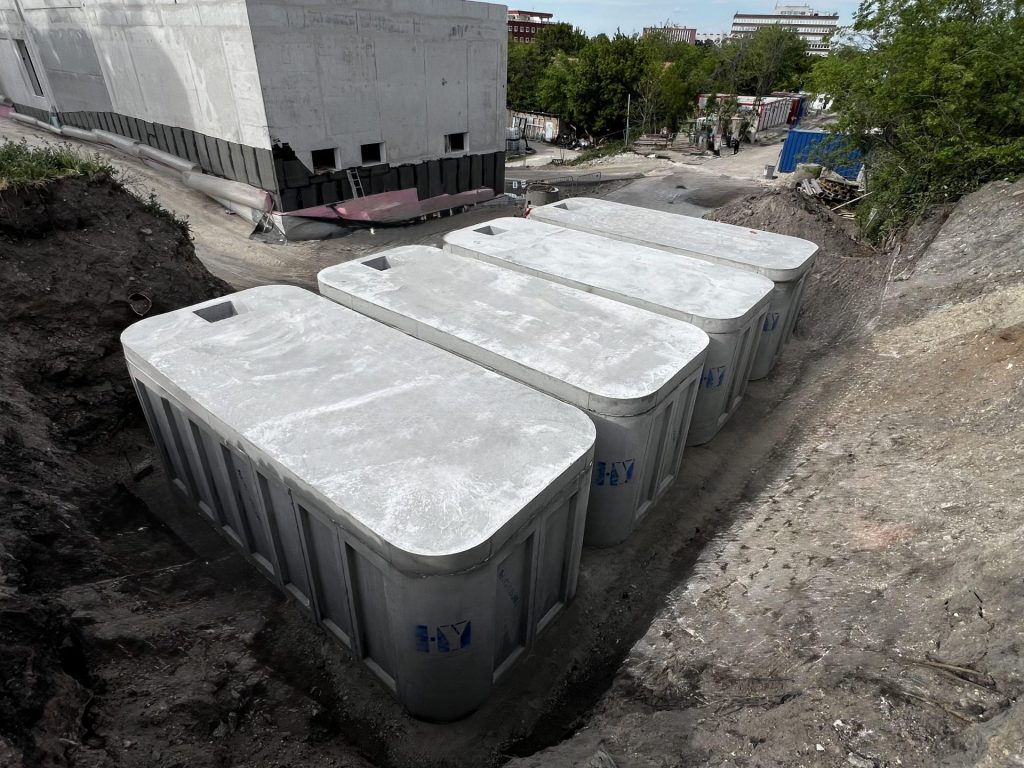

Terepszint alatti, vagy részben kiemelt, nyitott munkagödörbe vasbeton alaplemezre telepített kettő, vagy több vasbeton víztározó medence alsó átvezetésű csőátkötésekkel nyitott, vagy fedett változatban.
Tartozékok
A műtárgyak 150 kN és 400 kN teherbírású lebúvónyílásokkal ellátott vasbeton födémlemezzel készülnek.
A csőcsatlakozások PVC, acél, vagy KO aknabekötő idomokkal készülnek.
Opciók:
- Fedett változat esetén: öntöttvas, acél, vagy KO aknafedlap
Minőségi megfelelőségek
A műtárgyak anyaga és gyártási technológiája megfelel a vonatkozó MSZ követelményeknek.
Gyártás során felhasznált anyagok:
Betonminőség: C 40/50
Betonacél minősége: B 500B
Beemelő kampó: S 235
Opciók:
- Belső felületvédelem: epoxi műgyanta
n – rendszerben levő műtárgyak száma
L – műtárgy hossza
B – műtárgy szélessége
L össz – rendszer hossza
B össz – rendszer szélessége
NA – csőcsatlakozások névleges átmérője
Gm max – rendszerben levő legnehezebb műtárgy tömege fedlap nélkül
Gf max – legnehezebb fedlap tömege (nyitott változat esetén)
Vt – műtárgy teljes belső térfogata
Vh – műtárgy hasznos térfogata
| Vasbeton műtárgy típusa |
Megnevezés | n (db) |
L (cm) |
B (cm) |
L össz (cm) |
B össz (cm) |
NA* (mm) |
Gm max (t) |
Gf max (t) |
Vt (m3) |
Vh* (m3) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HY-R207 | RTP- 50 | 2 | 645 | 270 | 590 | 645 | 200 | 20,54 | 10,69 | 56,48 | 50 |
| HY-R305 | RTP- 50 | 2 | 495 | 345 | 740 | 495 | 200 | 19,20 | 10,46 | 56,34 | 50 |
| HY-R307 | RTP-100 | 3 | 645 | 345 | 1135 | 645 | 250 | 23,55 | 13,72 | 112,65 | 100 |
| HY-R207 | RTP-100 | 4 | 645 | 270 | 1230 | 645 | 250 | 20,54 | 10,69 | 112,96 | 100 |
| HY-R306 | RTP-150 | 5 | 570 | 345 | 1925 | 570 | 300 | 21,38 | 12,10 | 164,30 | 150 |
| HY-R207 | RTP-150 | 6 | 645 | 270 | 1870 | 645 | 300 | 20,54 | 10,69 | 170,00 | 150 |
| HY-R307 | RTP-200 | 6 | 645 | 345 | 2320 | 645 | 400 | 23,55 | 13,72 | 225,30 | 200 |
| HY-R308 | RTP-200 | 5 | 720 | 345 | 1925 | 720 | 400 | 25,72 | 15,33 | 212,10 | 200 |
* Igény szerint változtatható méret.
A változtatás jogát fenntartjuk!
Műtárgyrajz
Mérettáblázat
